對應無鉛化制造要求、
焊接銅、鎢、鉬類材料以及細小線圈的末端處理， 微電弧焊接機應運而生！
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

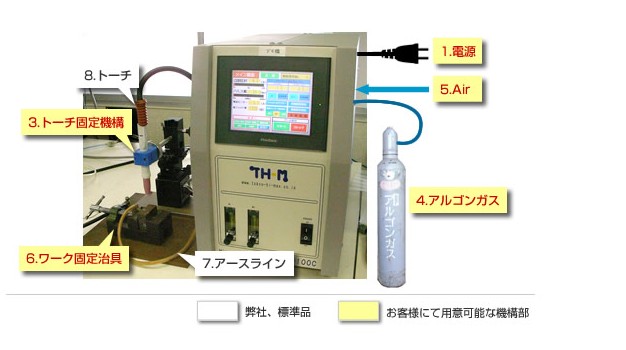

TH-30C、TH-100C
|
|
|
|
|
采用微電腦-晶體管線性控制方式的大屏幕觸摸式高精度微電弧焊接機。
1） 搭載任選波形控制功能
2） 可通過閉環反饋控制實現穩定的電流輸出
3） 焊接時間以0.1ms為單位設定，可以精確地控制投入熱量
4） 由于是非接觸式焊接，可適用于復雜形狀、曲面的工件焊接
5） 模式化通電功能和多達32組的焊接規范
6） 短時間焊接，對工件的熱影響極小
7） 采用了操作簡單清晰明了的大屏幕彩色液晶觸摸式控制面板
8） 豐富的I/O接口功能，可方便地搭載到自動化專機上
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
規 格
|
|
|
|
|
|
|
|
|
|
|
電源型號
|
TH-30C
|
TH-100C
|
|
輸入電源
|
1Φ200V ±10% AC50/60HZ
|
|
輸入功率
|
1 KVA
|
3 KVA
|
|
最大輸出電流
|
DC 30A
|
DC 100A
|
|
電流范圍
|
0.6～30 A
|
1.0～100 A
|
|
使用率
|
10 %
|
|
規范數目
|
32 組
|
|
焊接緩升
|
0.1～100 ms
|
0.1～100 ms
|
|
本焊接
|
0.1～6000 ms
|
0.1～5000 ms
|
|
焊接緩降
|
0.1～6000 ms
|
0.1～5000 ms
|
|
提前送氣
|
0～2 sec
|
|
延時送氣
|
0～5 sec
|
|
Ar流量
|
10 L/min
|
|
空氣流量
|
1 L/min
|
|
打點計數
|
0～999999
|
|
制冷方式
|
間歇空冷
|
|

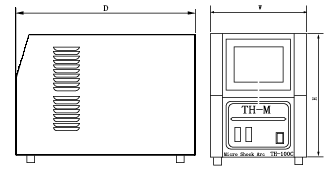

外形尺寸（W*D*H）
|
273*569*412（mm）
|
303*580*467（mm）
|
|
重量（凈）
|
41 Kg
|
45 Kg
|
|
|
|
焊槍型號
|
SAT-150
|
|
對應電極
|
釷鎢電極 Φ1.0、φ1.6mm
|
|
線纜長度
|
2 m
|
TH-200
1） 最大200A輸出
2） 面向銅基材料的溶接
3） 采用逆變式電源
規 格
|
電源規格
|
TH-200 微型弧光焊接機
|
|
輸入電源
|
3Φ200V ±10% 50/60H
|
|
最大輸出電流
|
DC200A
|
|
電流范圍
|
10～200A
|
|
使用率
|
10%（at200A 1000ms）
|
|
焊接規范
|
16
|
|
緩升
|
1～20ms
|
|
焊接
|
1～2000ms（at 100A）
|
|
緩降
|
1～20ms
|
|
重復通電
|
256循環
|
|
脈沖
|
兩段
|
|
焊接規范記憶
|
16
|
|
顯示屏
|
16文字×2行 LCD(帶背光)
|
|
Ar流量
|
10L min
|
|
預先通氣
|
0～9.9sec
|
|
延遲通氣
|
0～9.9sec
|
|
冷卻方式
|
間歇空冷
|
|
外型尺寸
|
303×580×467
|
|
重量
|
30kg
|
|
|
|
|
|
|

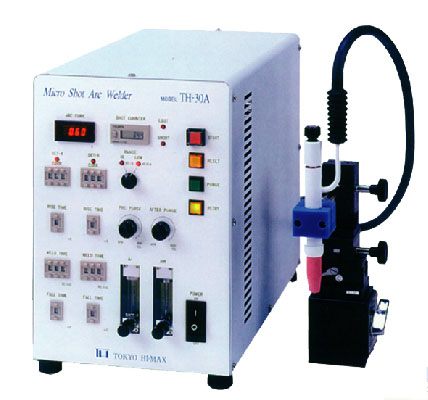

TH-30A、TH-60D
|
|
|
|
|
|
采用晶體管線性控制方式的撥碼式高精度微電弧焊接機。
|
|
|
|
|
|
1）可通過閉環反饋控制實現穩定的電流輸出
2）焊接時間以0.1ms為單位進行設定，可以精確地控制投入熱量
3）由于是非接觸式焊接，可適用于復雜形狀、曲面的工件焊接
4）短時間焊接，對工件的熱影響極小
5）操作簡單，可輕易實現作業的自動化和合理化
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
規 格
|
|
|
|
|
|
|
|
|
|
電源型號
|
TH-30A
|
TH-60D
|
|
輸入電源
|
1Φ200V ±10% AC50/60HZ
|
|
輸入功率
|
1 KVA
|
3 KVA
|
|
最大輸出電流
|
DC 30A
|
DC 60A
|
|
電流范圍(低檔)
|
0.6～2.99 A
|
1.3～5.9 A
|
|
電流范圍(高檔)
|
3.0～29.9 A
|
6.0～59.9 A
|
|
使用率
|
10 %
|
|
規范數目
|
2組
|
|
焊接緩升
|
0.1～9.0 ms
|
1～49 ms
|
|
本焊接
|
9～99.9 ms
|
1～499 ms
|
|
焊接緩降
|
0.1～9.0 ms
|
1～499 ms
|
|
提前送氣
|
0～5 sec
|
|
延時送氣
|
0～10 sec
|
|
Ar流量
|
5 L/min
|
|
空氣流量
|
1 L/min
|
|
打點計數
|
0～999999
|
|
制冷方式
|
間歇空冷
|
|

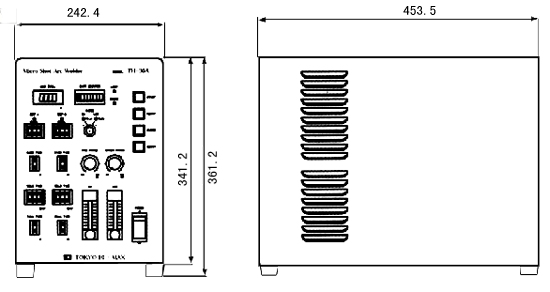

外形尺寸（W*D*H）
|
243*454*362（mm）
|
250*545*435（mm）
|
|
重量（凈）
|
31 Kg
|
45 Kg
|
|
|
|
焊槍型號
|
SAT-150
|
|
對應電極
|
釷鎢電極 Φ1.0、φ1.6mm
|
|
線纜長度
|
2 m
|
|
